流量開關

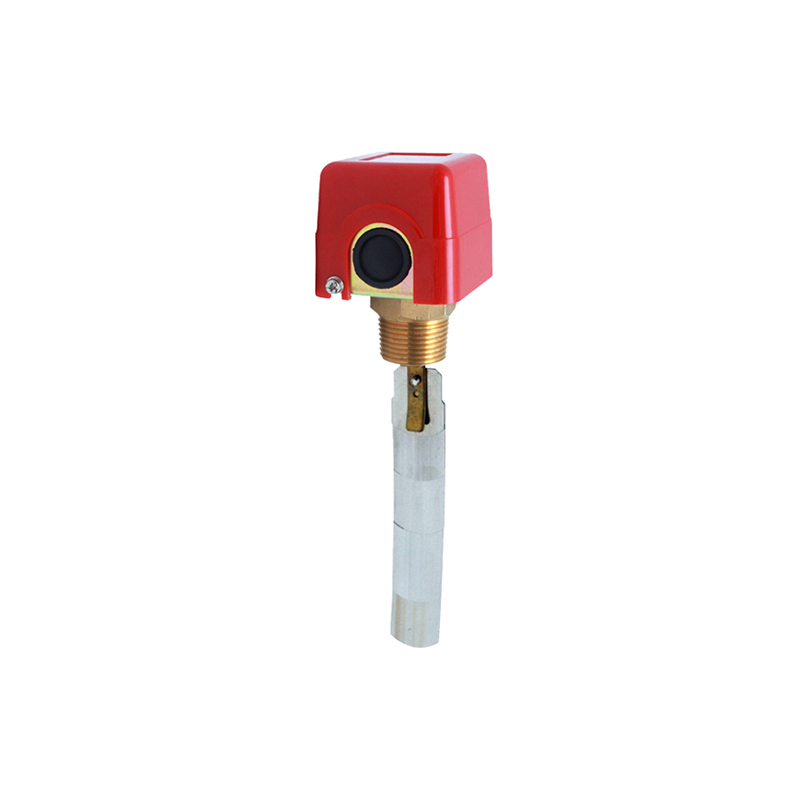

TX11擋板式流量開關

☆  測量范圍：≥DN25
☆  螺紋接口：NPT1
☆  工作溫度：-25~80℃
☆  防護等級：IP33
☆  防爆等級：無
☆  傳感器類型：
☆  常用介質：氣液兩用
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

概述
TX11擋板式流量開關是插入式安裝，機械式流量開關，內置微動觸發開關。

產品特點
壓力損失小，良好的重復性，抗污能力，通過旋鈕實現開關設定。機械部分與電子部分隔離。交貨時附有5種擋板，在大管徑低流速或管道未充滿時，用戶可根據現場情況靈活組合使用。同一種開關可用于多種管道。

適用場合
氣液兩用型，工業自動化/機械設備/空氣壓縮工業/制冷及空調，適用于直徑≥25mm的管道。

基本參數

設定范圍	詳見下表
重復性	±2.5%總量程
接線方式	端子接線
輸出	常開+常閉（250VAC,3A）
耐壓	16bar
平均壓力損失	0.08bar（流量**時）
環境溫度	-25~80℃
介質溫度	0~90℃
接口螺紋	NPT1管螺紋
防護等級	IP33
材料	主體：不銹鋼
	連接過程：黃銅
	連接桿：黃銅
	擋板：不銹鋼
	密封： NBR
	外殼： ABS

參數表1 適用于管徑≤6”時

安裝管徑DN	型號	適用擋板號	壓力bar	可調范圍L/min（水）	遲滯L/min（水）	重量kg
1”	TX11-025HM	1	16	20~48	8	0.55
1 1/4”	TX11-025HM	1	16	34~100	10	0.55
1 1/2”	TX11-025HM	1	16	65~160	14	0.55
2”	TX11-025HM	1	16	120~280	26	0.55
2 1/2”	TX11-025HM	1	16	210~550	18	0.55
3”	TX11-025HM	1	16	380~750	20	0.55
2”	TX11-025HM	2	16	40~140	18	0.55
2 1/2”	TX11-025HM	2	16	110~340	15	0.55
3”	TX11-025HM	2	16	180~470	18	0.55
4”	TX11-025HM	2	16	350~920	20	0.55
3”	TX11-025HM	3	16	115~220	20	0.55
4”	TX11-025HM	3	16	210~590	20	0.55
5”	TX11-025HM	3	16	380~1200	40	0.55
5”	TX11-025HM	3	16	550~1800	80	0.55

參數表2 適用于管徑≥125mm時

接口高度mm	型號	適用擋板	壓力bar	可調范圍m/s（水）	遲滯m/s（水）	重量kg
25	TX11-025HM	4	16	0.37~1.22	0.05	0.55
25	TX11-025HM	5	16	0.26~0.86	0.04	0.55
50	TX11-025HM	4	16	0.57~1.68	0.08	0.55
50	TX11-025HM	5	16	0.00~1.08	0.05	0.55

選型表

TX11-	025	H	M	詳述
TX11-				TX11擋板式流量開關
	025			螺紋接口NPT1
		H		外螺紋
			M	金屬結構
