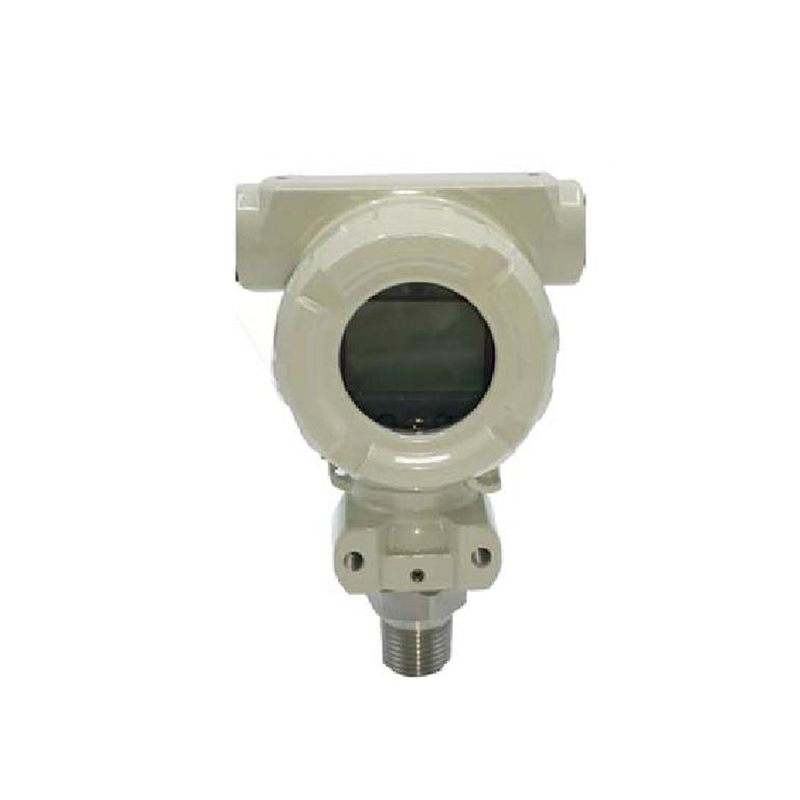

TX3351／B-GP&AP壓力變送器用于測量液體或氣體的現場壓力，然后將其轉變成 4～20mADC 輸出，可選通訊協議。

標準規格
（以標準零點為基準調校量程，不銹鋼 316L 膜片，填充液為硅油）

1 性能規格
調量程的參考精度
±0.1%（包括非線性、回差和重復性）

環境溫度影響
-25℃～65℃時總影響量為：
±(0.15×TD+0.1)%×Span
-40℃～-25℃和 65℃～85℃時總影響量為：
±(0.2×TD+0.1)%×Span
TD=**量程/調節量程

過范圍影響
±0.075%×Span

穩定性
±0.1%×Span/年

電源影響
±0.001% /10V(14～36V DC)，可忽略不計

2 功能規格量程和范圍



零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程

安裝位置影響
變送器安裝位置偏差將產生可校正的零位偏移調零校正后，無量程影響。

輸出
2線制，4～20mADC 輸出，可選 485 通訊。輸出信號極限：Imin=3.9mAImax=20.5mA

報警電流
低報模式（最?。?.6mA
高報模式（**）：21 mA

響應時間
放大器部件阻尼常數為 0.1s；傳感器的時間常數0.2～2s，取決于傳感器的量程、量程比以及充灌液特性。附加的可調時間常數為：0.1～60s。

預熱時間
< 15s

環境溫度：
-40～85℃
LCD 液晶顯示時為-20～65℃

儲存溫度/運輸溫度
-50～85℃
LCD 液晶顯示時：-25～85℃

介質溫度
-30～125℃；
過載極限



3 安裝
電源及負載條件
電源電壓為 24V，R&le;(Us-12V)/Imax k&Omega; 其中 Imax=23 mA
**電源電壓：36VDC
最小電源電壓：14VDC

電氣連接
M20X1.5 電纜密封扣，接線端子適用于 0.5～ 2.5mm² 的導線。

過程連接：
1/2NPT 內螺紋或 M20&times;1.5 外螺紋可選。

4 物理規格
材質
膜片：不銹鋼 316L、哈氏合金 C 過程連接：不銹鋼 304 填充液： 硅油
變送器外殼：鋁合金材質，外表噴涂環氧樹脂。銘牌：不銹鋼 304

重量：約 1.2kg

外殼防護等級  IP65

5 型號和規格代碼表
