一、UHZ-1W、UHZ-3W型保溫型液位計結構與工作原理

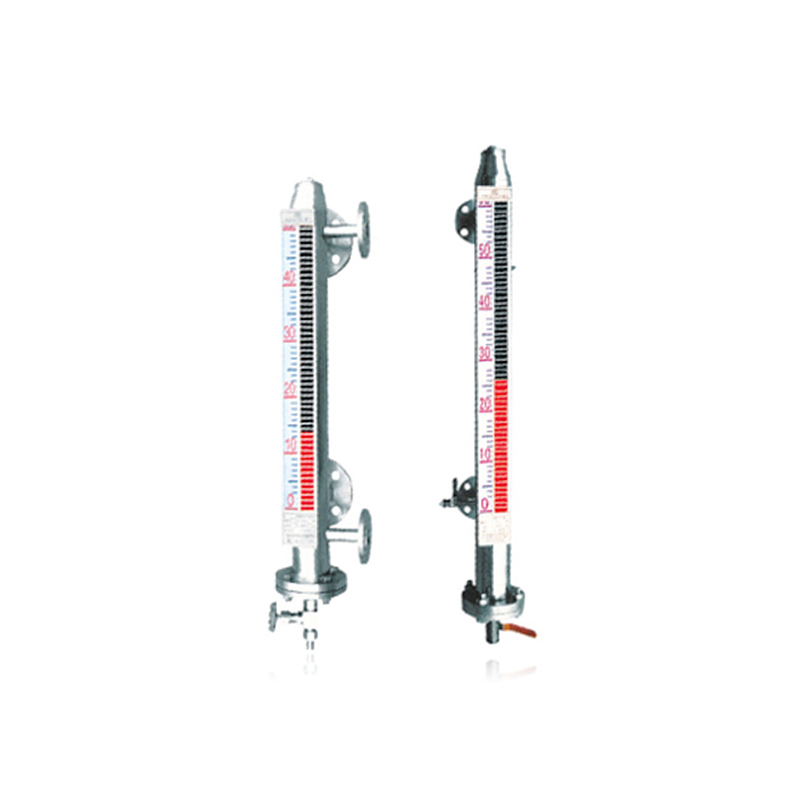

(1)如圖所示該液位計是在基型的主體外安裝一個保溫夾套而構成，通入蒸汽等熱媒劑，可以保持主體內液體的正常流動，因此適用于易凝固液體的液位測量和控制。對于低沸點液體可以通入冷水等冷媒劑，以保證液位的穩定，使儀表正確指示出被測液位，該型號產品安裝模似信號傳感變送器、XQ發信器。

(2)基本參數

　(3)安裝
主體安裝UHZ-1相同，保溫套法蘭與熱源或冷源法蘭加密封墊，螺絲均勻擰緊。均可安裝液位傳感變送器和發訊器，安裝方法和UHZ-3型相同。
注：熱媒劑或冷媒劑也可做成管螺紋接口。

二、UHZ-1W/B、UHZ-3W/B型防霜型液位計結構與工作原理
(1)如圖所示該液位計是在UHZ-1W型基礎上，主要用于防霜保溫磁浮液位計，是我公司專為解決用于低溫液位儲罐的一種，防止在液位計主體管上結霜、結冰而設計的產品。它和UHZ-1W、UHZ-3W不同的是沒有熱媒劑和冷媒劑的法蘭、管螺紋接口，而是通過在保溫夾套內用抽真空的辦法，抽成真空狀態，來有效的隔離冷熱傳導，保證的液位計主體上不會結冰、結霜，從而保證了液位計的正常使用。
(2)基本參數
與UHZ-1W、UHZ-3W型相同
(3)安裝
主體安裝基本UHZ-1W型相同，它不同的是不需要接冷、熱媒劑的接口，它的抽成真空接口是用閥門和堵頭封死的，如長期使用達不到保溫效果后，可以打開閥門的堵頭再抽一次真空后封堵。

三、選型表


表一



表二



表三



表四



表五



表六



表六附表：適用于插入型、內浮球側裝型、UQK型、UFK型



表七



表八
