一、概述

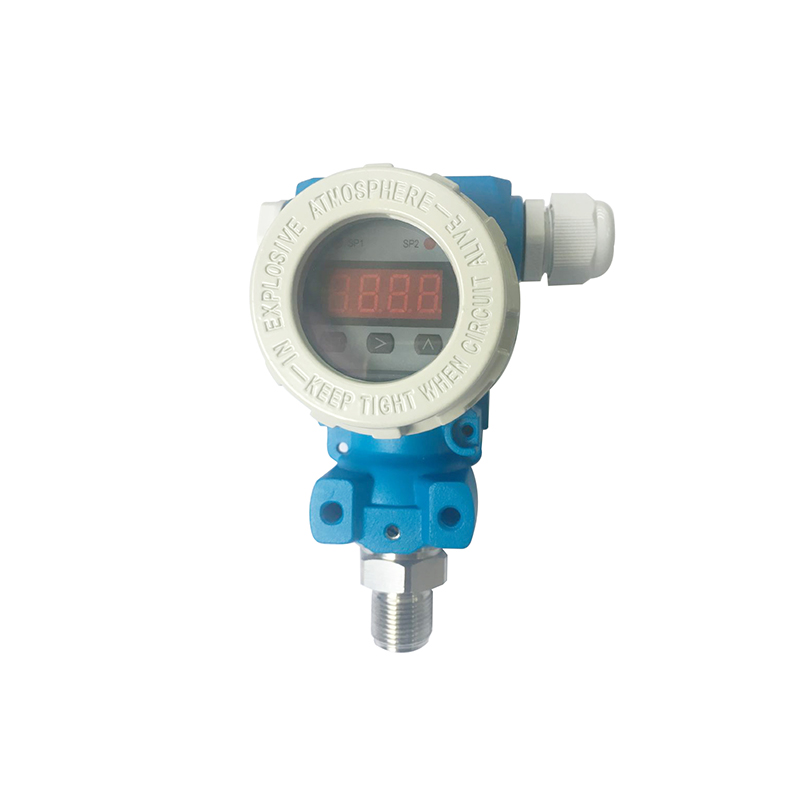

2088智能溫度開關采用進口三線制PT100芯體作為敏感元件，內置處理電路，經過計算機自動測試，并用激光調阻工藝進行了寬溫度和靈敏度補償，將傳感器毫伏信號轉換成開關量輸出﹑電流信號輸出，可直接與計算機、控制儀表﹑顯示儀表等相連。

選用高穩定性和高可靠性的PT100溫度傳感器和高性能的開關和變送器專用電路，整體性能穩定可靠，可進行遠距離信號傳輸。采用工業型防爆殼體，數字化補償電路，顯示輸出穩定。

二、特點

外殼防護等級IP65、304/316不銹鋼探桿結構、高精度、全不銹鋼結構、數字溫度顯示、抗干擾強、長期穩定性好、兩路開關量輸出SPDT +
一路模擬量4-20mA輸出、抗振動、抗沖擊

三、適用范圍

2088型溫度開關是工業實踐中最為常用的一種智能溫度開關，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。

四、性能參數

五、選型表

六、外形尺寸

七、電氣接線

接線端子設置在電氣盒的獨立艙內。在接線時，可擰下接線側的表蓋。

本產品有10個端子,所以常規的產品默認為2路控制器帶1路模擬輸出。

八、設置參數

面板具有4個數碼管和3按鍵，設定鍵為SET，位選鍵為SUB，增加鍵為ADD。

1.開關點設置流程：

FILT此值為顯示濾波系數。

AL1H此值為開關1(AL1/SP1)吸合值

AL1F此值為開關1(AL1/SP1)釋放值

AL2H此值為開關2(AL2/SP2)吸合值

AL2F此值為開關2(AL2/SP2)釋放值

END保存退出

注意：如果AL1H>AL1F，則此SP1為上限報警模式，如果AL1H

2. 零位清零：

在零位溫度狀態下，長按移位鍵，也就是最中間的按鍵，長按越3-4秒鐘即可清零。再次執行清零操作會恢復到工廠校準狀態。出廠狀態默認清零值為0.

九、注意事項

1、請按圖示接線方法正確接線。若接反，由于儀表內部采用了保護措施，將無信號輸出。

2、該儀表使用在對不銹鋼無蝕害的介質中(特殊防腐型除外)。

3、所測系統可出現的**溫度不能超過額定過載值，開關背壓端不能直接接導電性、腐蝕性液體或氣體，液位密封型導氣電纜的導氣孔不能堵塞。

4、嚴禁將尖而硬的東西伸入溫度輸出孔，齊平膜型變送器的膜片不能用手等任何東西碰撞。

5、本產品屬精密的一次測量?jī)x表，嚴禁隨意摔打，強力夾持，拆卸或用尖銳的金屬器具捅引壓孔。

6、儀表盡可能安裝于通風、干燥、無蝕、蔭涼之處。如現場環境惡劣，應采取妥善措施保護儀表。

7、非專業人員請勿拆開儀表或更改參數設置。
