介紹

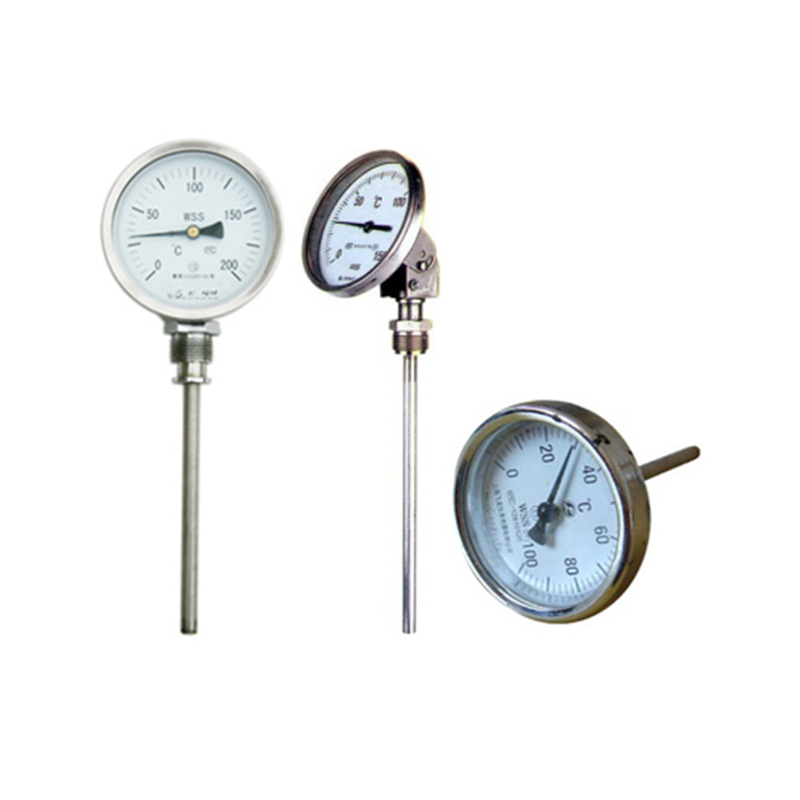

雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。

應用
 雙金屬溫度計是一種測量中低溫度的現場檢測儀表?？梢灾苯訙y(cè)量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。

特點
 現場顯示溫度，直觀方便
  使用壽命長
  多種結構形式，可滿足不同要求

工作原理
 雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。

主要技術參數


產品執行標準	JB/T8803-1998；GB3836-83
標度盤公稱直徑	60、100、150
精度等級	1.0、1.5
熱響應時間	≤40s
防護等級	IP55
角度調整誤差	角度調整誤差應不超過其量程的1.0％
回差	溫度計回差應不大于基本誤差限的絕對值
重復性	溫度計重復性極限范圍切應不大于基本誤差限絕對值的1／2


測溫范圍


測溫范圍℃	適  應  范  圍
	工業、商業	實驗室、小型
-80-+40	√	√
-40-+80	√	√
0-50	√	√
0-100	√	√
0-150	√	√
0-200	√	√
0-300	√	√
0-400	√	√
0-500	√	√


正常工作大氣條件


工作場所	溫 度 ℃	相對溫度％
掩蔽場所	-25-+25	5-100
戶外場所	- 40-+85	5-100

外形尺寸


形式	A	B	C	E	L	D
軸向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
徑向型	65	50	110	34
	105	50	110	34
	155	50	110	34
135°向型	105	23	85	-
	155	23	85	-
萬向型	105	23	178	120
	155	23	178	120

 型號命名方式

W	溫度儀表
	S	金屬膨脹式
		S	感溫元件雙金屬片
			X	電接點結構
				表殼公稱直徑
				3	60
				4	100
				5	150
					位置特征
					0	軸向（直型）
					1	徑向（角型）
					3	135°向（鈍角型）
					8	萬向（可調角型）
						安裝固定裝置
						0	可固定裝置
						1	可動外螺紋
						2	可動內螺紋
						3	固定螺紋
						4	固定法蘭
						5	卡套螺紋
						6	卡套法蘭
							防護形式
							無	普通型
							W	防護型
							F	防腐型
W	S	S	-	4	8	1	W	典型型號示例
