應用

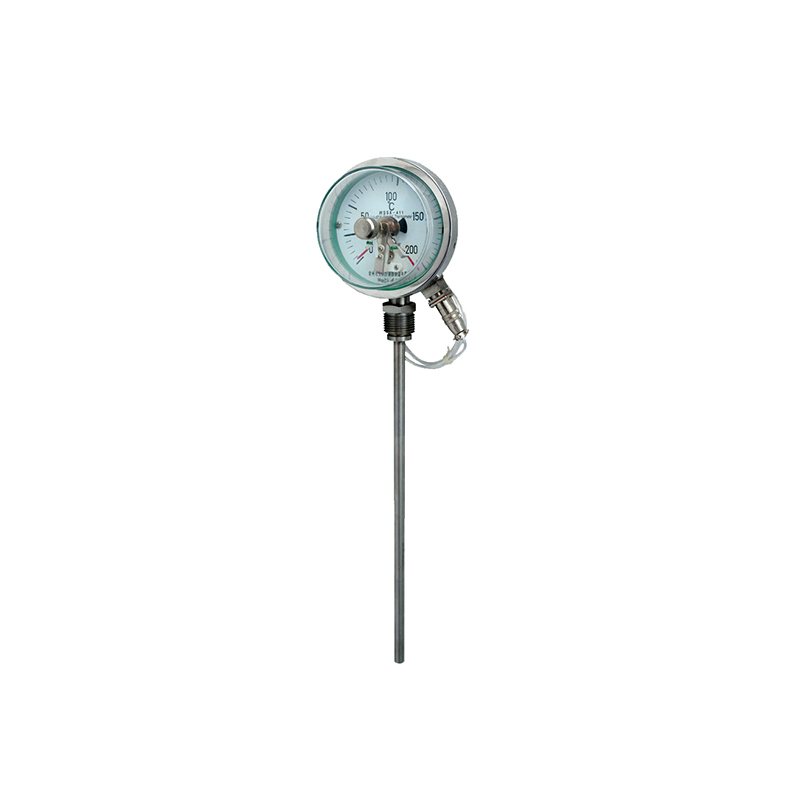

電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警?？梢灾苯訙y量各種生產過程中的-80℃-+500℃范圍內液體、蒸汽和氣體介質溫度。

特點
現場顯示溫度，直觀方便；
具有自動切斷電源和報警功能；
使用壽命長；
多種結構形式，可滿足不同要求

工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點接觸或斷開的同時，使電路中的繼電器動作，從而自動控制和報警。

主要技術參數
產品執行標準：JB/T8803-1998、GB3836-83
標度盤公稱直徑：100
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55

電氣參數

額定功率（VA）	**工作電壓（V）	**允許電流（A）
10	220VAC	0．7A
	24VDC


絕緣電阻

額定電壓	直流試驗電壓（DC）	絕緣電阻
24VDC	100	7
220VAC	500	20

       正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。
　　設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。
　　切換差：切換差誤差應不超過基本誤差限的1．5倍。

型號命名方法

W	溫度儀表
	S	金屬膨脹式
		S	感溫元件雙金屬片
			X	電接點結構
				表殼公稱直徑
				4	100
					位置特征
					0	軸向（直型）
					1	徑向（角型）
					8	萬向（可調角型）
						安裝固定裝置
						0	可固定裝置
						1	可動外螺紋
						2	可動內螺紋
						3	固定螺紋
						4	固定法蘭
						5	卡套螺紋
						6	卡套法蘭
							電接點位式調節
							M	上下限
							W	雙上限
							F	雙下限
W	S	S	X-	4	8	1	W	典型型號示例


電接點雙金屬溫度計規格型號

型 號	測溫范圍℃	精度等級	保護管材料	規格  L（mm）	安裝固定裝置
WSSX-400	-40-+80 0-+50 0-+100 0-+150 0-+200 0-+300 0-+400 0-+500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	75 100 150 200 300 400 500 750 1000	無固定裝置
WSSX-410
WSSX-480
WSSX-401					可動外螺紋
WSSX-411
WSSX-481
WSSX-402					可動內螺紋
WSSX-412
WSSX-482
WSSX-403					固定螺紋
WSSX-413
WSSX-483
WSSX-404					固定法蘭
WSSX-414
WSSX-484
WSSX-405					卡套螺紋
WSSX-415
WSSX-485
WSSX-406					卡套法蘭
WSSX-416
WSSX-486

注：特殊形式可根據協議訂貨；
