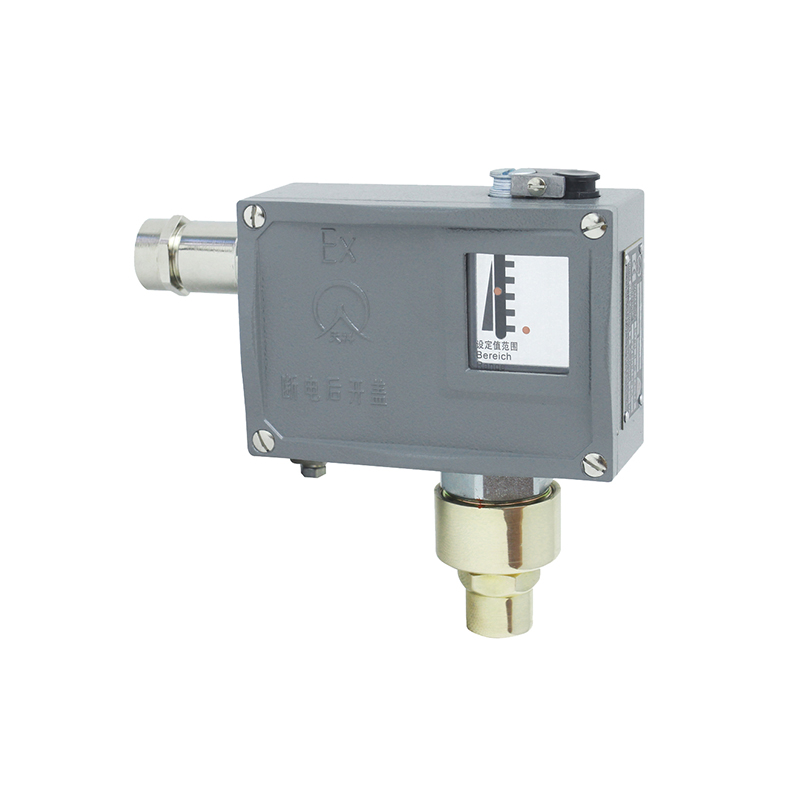

502/7D防爆型壓力開關/壓力控制器

☆  測量范圍：－0.1～2.5MPa
☆  螺紋接口：G1/4內
☆  工作溫度：－40℃～50℃
☆  防護等級：IP54
☆  防爆等級：Exde Ⅱ CT4～T6
☆  傳感器類型：波紋管式
☆  常用介質：空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

502/7D防爆型壓力開關/壓力控制器采用波紋管式的傳感器，可用于空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體介質。
502/7D防爆型壓力開關/壓力控制器的設定值可調，調節范圍－0.1～2.5MPa。
502/7D防爆型壓力開關/壓力控制器可用于真空。有特殊要求的，可另行設計調節范圍－0.1～6.3MPa。

	普通型	防爆型
工作粘度	<1×10^－3m²/s	<1×10^－3m²/s
開關元件	微動開關	密封開關
防爆等級	—	Exed Ⅱ CT4～T6 合格證編號:GYB14.1128X
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）	IP54（符合DIN40050，與GB4208中IP54相當）
環境溫度	－40℃～50℃	－40℃～50℃
介質溫度	0～120℃	0～120℃
安裝位置	—	壓力接口垂直向下
抗振性能	502/7D：40m/s²；502/7DK：20m/s²	Max：20m/s²
重復性誤差	≤1%	≤1 %
觸點容量	AC 220V 6A(阻性)	DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax

切換差不可調

設定值調節 范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
				外殼	波紋管			普通型	防爆型	普通型	防爆型
－0.1～0	0.007	1	20	黃銅	不銹鋼 00Cr17Ni 14Mo2 (316L)	G1/4″	1.0	01	04	0810100	0850180
－0.1～0.1	0.008									0810200	0850280
－0.1～0.16	0.009									0810300	0850380
－0.1～0.25	0.012									0810400	0850480
0～0.1	0.008									0811100	0851180
0～0.16	0.009									0811200	0851280
0.01～0.25	0.01									0811300	0851380
0.02～0.4	0.03	2					0.85	02	05	0811400	0851480
0.03～0.6	0.035									0811500	0851580
0.03～1	0.04									0811600	0851680
0.05～1.6	0.08	5					0.9	03	06	0811700	0851780
0.05～2.5	0.09									0811800	0851880

切換差可調

設定值調節 范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
				外殼	波紋管			普通型	防爆型	普通型	防爆型
－0.1～0	0.019	1	20	黃銅	不銹鋼 00Cr17Ni 14Mo2 (316L)	G1/4″	1.05	01	04	0800100	0840180
－0.1～0.1	0.021									0800200	0840280
－0.1～0.16	0.022									0800300	0840380
－0.1～0.25	0.024									0800400	0840480
0～0.1	0.016									0801100	0841180
0～0.16	0.02									0801200	0841280
0.01～0.25	0.024									0801300	0841380
0.02～0.4	0.08	2					0.9	02	05	0801400	0841480
0.03～0.6	0.09									0801500	0841580
0.03～1	0.1									0801600	0841680
0.05～1.6	0.19	5					0.95	03	06	0801700 0801800	0841780 0841880
0.05～2.5	0.2
