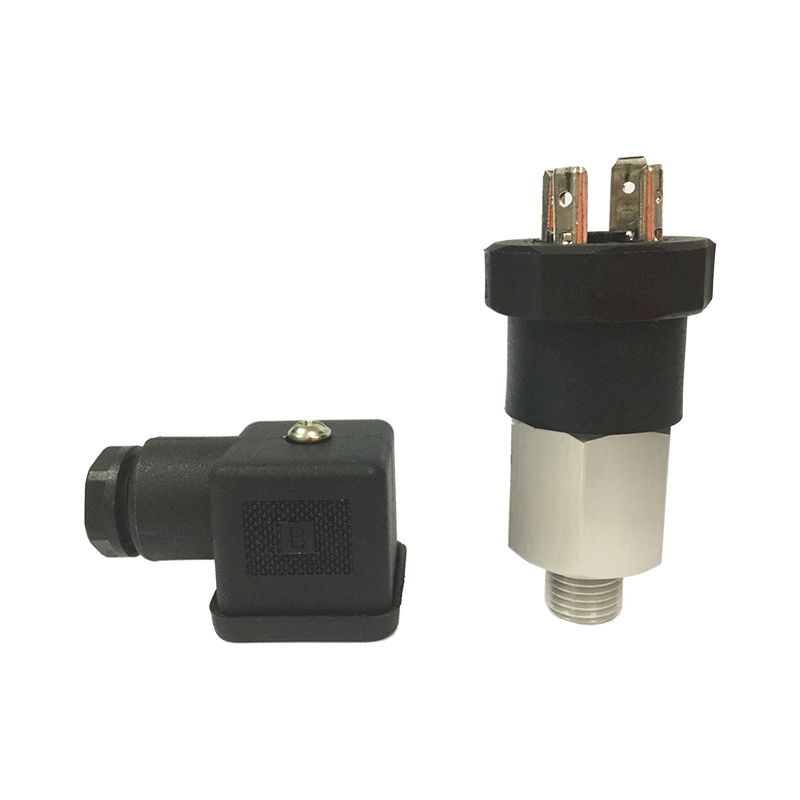

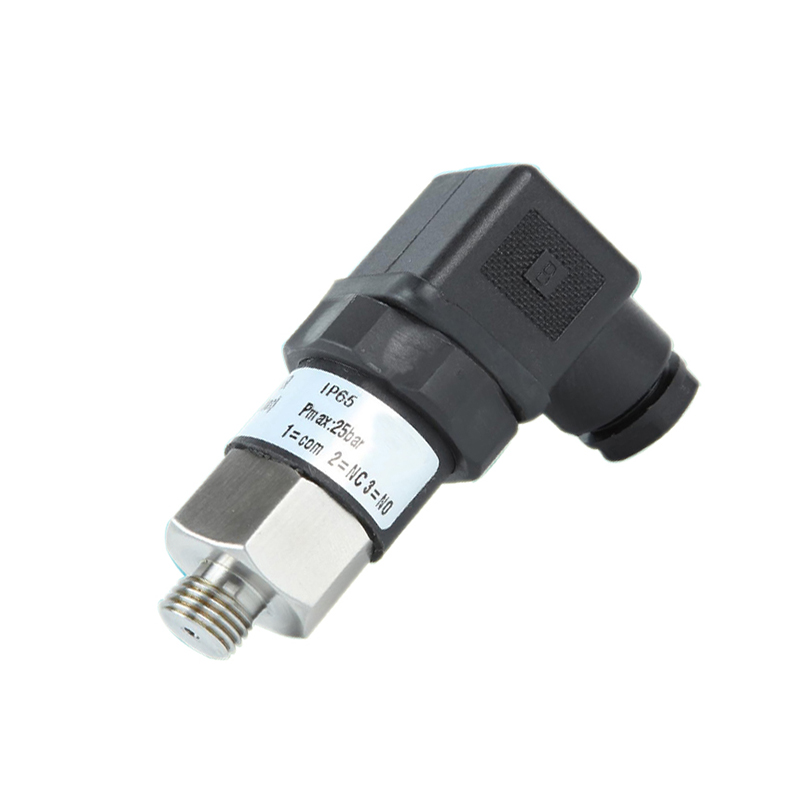

MS-T50型（精巧）壓力開關/壓力控制器

☆  測量范圍：0-300bar
☆  螺紋接口：G1/4外或其他螺紋
☆  工作溫度：-20-85℃
☆  防護等級：IP65
☆  防爆等級：無
☆  傳感器類型：膜片式或活塞式
☆  常用介質：水、油
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

一、原理、結構
MS-T50型（精巧）壓力開關/壓力控制器內置活塞與彈簧相連當壓力變化時，彈簧伸縮量發生相應變化，當壓力達到設定值時，會觸發預設的機械結構并發出開關信號。

二、特點
MS-T50型（精巧）壓力開關/壓力控制器結構緊湊，采用DN標準插頭，接線方便，測量范圍廣。過載能力高，高重復性，具體常開或常閉觸點，接點鍍金，觸點容量大。可用于：水、油壓力的測量。

三、技術參數

測量范圍	詳見下表
遲滯	10-20%設定值（25%-35%，1%-5%可選）
誤差	3%設定值
輸出	常開+常閉接點鍍金 ≤DC 42V,1A ≤DC 115V,0.15A ≤AC 42V,3A ≤AC 125V,3A ≤AC 250V,0.5A
介質溫度	-20-85℃
防護保護	IP65
接線方式	端子接線
材料	膜片：NBR 活塞：鋼制活塞帶NBR密封過程連接：鍍鋅鋼/不銹鋼外殼：工程塑料

四、選型表

接口材質	型號	**允許壓力	設定范圍	誤差	固定遲滯	重量
薄膜式	MS-T50-02.5	25	0.2...2.5	3%	10%...20%設定值 25%...35%設定值（可選） 1%...5%設定值（可選）	0.1
	MS-T50-005	25	0.8...5
	MS-T50-012	25	1...12
	MS-T50-050	200	5...50
活塞式	MS-T50-100	200	10...100
活塞式	MS-T50-200	300	20...200

MS-T50-	012	M	M12	H	C	詳述
MS-T50-
	02.5
	005
	012
	050
	100
	200
		T				銅
		L				鋼
		X				不銹鋼304L
			G12			接口螺紋 G1/2
			G14			接口螺紋 G1/4
			N14			接口螺紋 NPT1/4
			M14			接口螺紋 M14*1.5
			M20			接口螺紋 M20*1.5
				H		接口螺紋外螺紋
					R	常開+常閉輸出
