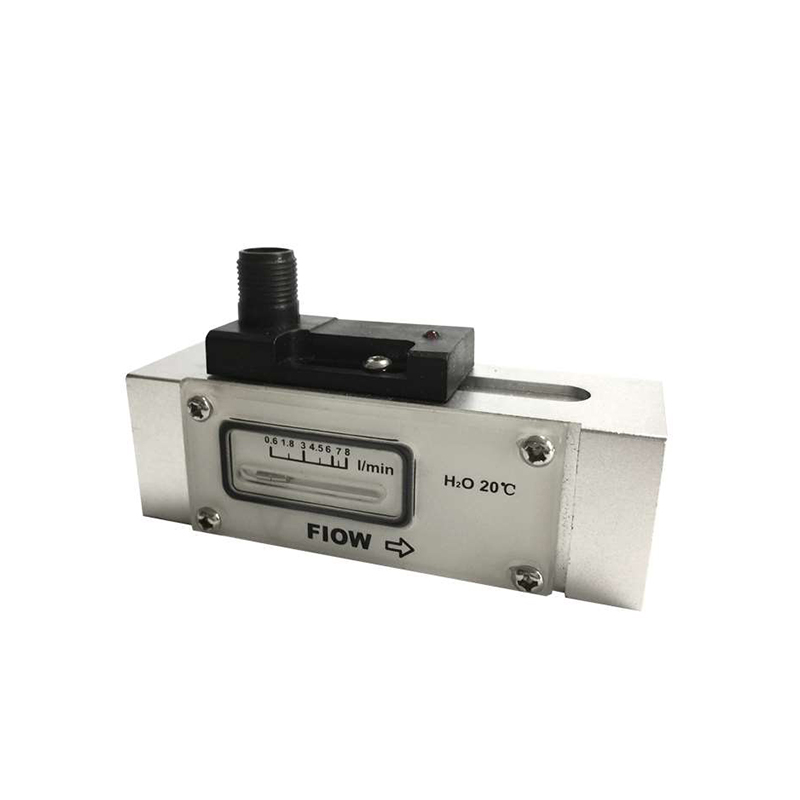

TX40活塞式流量開關

☆  測量范圍：DN8～DN25
☆  螺紋接口：G1/4內或其他
☆  工作溫度：0～90℃
☆  防護等級：IP65
☆  防爆等級：無
☆  傳感器類型：
☆  常用介質：循環水，切割液及潤滑油的斷流監測及泵的空轉保護
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

概述
在線式安裝，機械式流量開關，用于液體介質。兼顧的塑料，鋁或不銹鋼外殼可選。

產品特點
壓力損失小，良好的重復性，抗污能力。機械部分與電子部分完全隔離，適用于小流量經濟型。帶有開關設定刻度，用戶無須在現場設定。LED顯示開光狀態,雙開關量輸出可供選擇。

適用場合
工業自動化/機械設備/空氣壓縮工業/制冷及空調。

基本參數

設定范圍	詳見下表
重復性	±5%總量程
遲滯	視開關點而定,最小0.6L/Min
開關設定刻度	介質為水,溫度20℃,水平安裝狀態進行標定的.安裝位置,介質和溫度變回會對開關值略有影響
LED顯示	直流供電LED顯示開關狀態 交流無LED顯示
接線方式	M12接插件
輸出	干簧開關,容量24VDC/250VAC,100mA
耐壓	50bar(鋁型)
平均壓力損失	0.3bar(在25L/min)
介質溫度	0~90℃
防護等級	IP65
材質	外殼:陽極氧化鋁,活塞:POM塑料彈簧:不銹鋼,密封:NBR

設定范圍	詳見下表
重復性	±5%總量程
遲滯	視開關點而定,最小0.6L/Min
開關設定刻度	介質為水,溫度20℃,水平安裝狀態進行標定的.安裝位置,介質和溫度變回會對開關值略有影響
LED顯示	直流供電LED顯示開關狀態 交流無LED顯示
接線方式	M12接插件
輸出	干簧開關,容量24VDC/250VAC,100mA
耐壓	50bar(鋁型)
平均壓力損失	0.3bar(在25L/min)
介質溫度	0~90℃
防護等級	IP65
材質	外殼:陽極氧化鋁,活塞:POM塑料彈簧:不銹鋼,密封:NBR

選型表

型號	壓力bar	**流量L/min(水)	可調范圍L/min(水)	G mm	L mm	H mm	B mm	X mm	重量kg
TX40-008...L008	50	40	0.60..8	G1/4	93	36	30	12	0.22
TX40-010...L008	50	40	0.60..8	G3/8	93	36	30	15	0.20
TX40-015...L008	50	40	0.60..8	G1/2	93	36	30	15	0.18
TX40-020...L008	50	40	0.60..8	G3/4	105	36	35	15	0.23
TX40-025...L008	50	40	0.60..8	G1	105	36	40	15	0.32
TX40-008...L015	50	40	1...15	G1/4	93	36	30	12	0.22
TX40-010...L015	50	40	1...15	G3/8	93	36	30	15	0.20
TX40-015...L015	50	40	1...15	G1/2	93	36	30	15	0.18
TX40-020...L015	50	40	1...15	G3/4	105	36	35	15	0.23
TX40-025...L015	50	40	1...15	G1	105	36	40	15	0.32
TX40-015...L025	50	40	2...25	G1/2	93	36	30	15	0.18
TX40-020...L025	50	40	2...25	G3/4	105	36	35	15	0.23
TX40-025...L025	50	40	2...25	G1	105	36	40	15	0.32

TX40-	008	G	D	L	015	M	1
TX40-								TX40系列活塞式流量開關
	008							螺紋接口G1/4
	010							螺紋接口G3/8
	015							螺紋接口G1/2
	020							螺紋接口G3/4
	025							螺紋接口G1
		G						內螺紋
			D					直流供電24V±20%DC
			J					交流供電230V±15%AC
				L				陽極氧化鋁外殼
					008			設定范圍:0.6...8L/min
					015			設定范圍:1...15L/min
					025			設定范圍:2...25L/min
						M		M12接插件
						Z		直接附線
							1	1個開關點輸出

訂貨時請注明介質流向,介質種類,管徑及期望設定值.我們可在出廠時幫您完成設定.
若是氣體介質,請注明壓力(表壓/絕壓),溫度及介質種類

配件選型

ZL04-	PU	02	M	Z	詳述
ZL04-					M12四芯附線接插件
SL04-					自接線式M12附線接插件
	PU				PUR材質
		02			2米長
		05			5米長
		10			10米長
			M		母插頭
				Z	直型
				W	彎型
