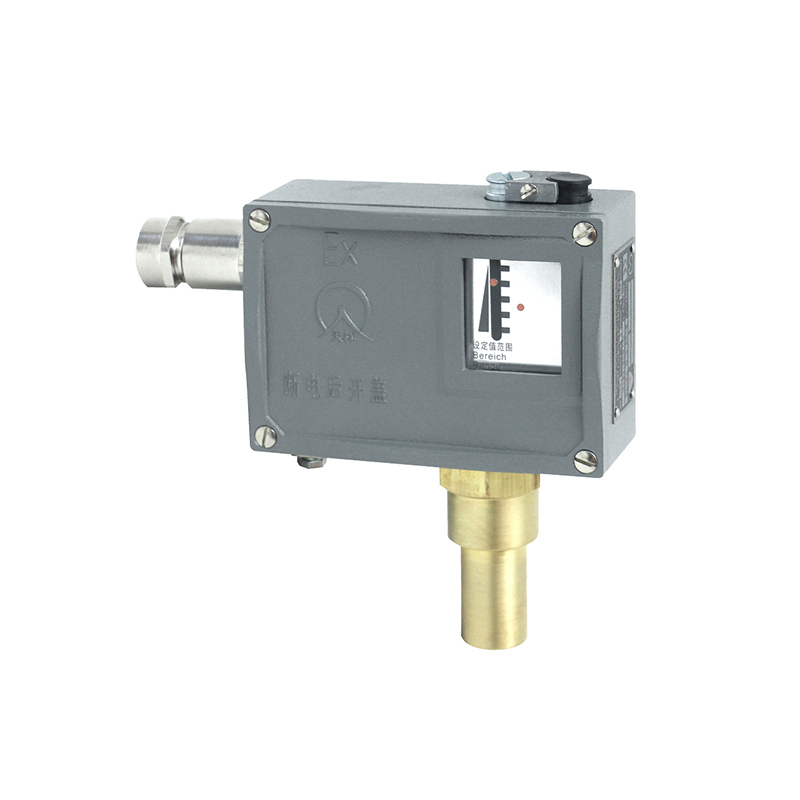

505/7D防爆型壓力開關/壓力控制器

☆  測量范圍：0.3～40MPa
☆  螺紋接口：G1/4內
☆  工作溫度：－20℃～40℃
☆  防護等級：IP54
☆  防爆等級：Exde Ⅱ CT4～T6
☆  傳感器類型：活塞式與膜片式結合
☆  常用介質：壓縮空氣、油霧氣體、液壓油等中性液體
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

505/7D防爆型壓力開關/壓力控制器采用無泄漏活塞式的傳感器，可用于含油霧的壓縮空氣及其他對壓力傳感器材料無腐蝕作用的含油霧氣體和液壓油、水油乳濁液及潤滑性能良好的中性液體介質。
505/7D防爆型壓力開關/壓力控制器的設定值可調，其調節范圍0.3 ~ 40MPa。

	普通型	防爆型
工作粘度	<1×10^－3m²/s	<1×10^－3m²/s
開關元件	微動開關	密封開關
防爆等級	—	Exed Ⅱ CT4～T6 合格證編號GYB14.1128X
外殼防護等級	帶槽密封圈IP54；O型密封圈IP65 （符合DIN40050，與GB4208中IP54及IP65相當）	帶槽密封圈IP54；O型密封圈IP65 （符合DIN40050，與GB4208中IP54及IP65相當）
環境溫度	－20℃～40℃	－20℃～40℃
介質溫度	0～100℃	0～120℃
安裝位置	壓力接口垂直向下（允許傾斜15°）	壓力接口垂直向下
抗振性能	505/7D：40m/s²505/7DK：20m/s²	Max：20m/s²
重復性誤差	≤2.5%	≤2.5%
觸點容量	AC 220V 6A（阻性）	DC 250V 0.25A(阻性) 60 Wmax AC 250V 5A(阻性) 1250 VAmax

切換差不可調

設定值調 節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料			接口內 螺紋	重量kg	外形尺寸圖號		訂貨目錄編號
				外殼	密封圈	活塞			普通型	防爆型	普通型	防爆型
0.3～4	0.9	30	20	黃銅	丁腈橡膠帶槽密封圈②	鋼	G1/4″	0.8	01	03	0816500	0856580
0.5～6.3	1.3										0816600	0856680
0 .5～10	1.6										0816700	0856780
0.5～16	1.9										0816800	0856880
1～23	2.5	30	30		丁腈橡膠 O型密封圈				02	04	0816919	0856989
1～40	2.8	60	30								0816900	0856980

切換差可調

設定值調 節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料			接口內 螺紋	重量kg	外形尺寸圖號		訂貨目錄編號
				外殼	密封圈	活塞			普通型	防爆型	普通型	防爆型
0.3～4	1.3	30	20	黃銅	丁腈橡膠帶槽密封圈②	鋼	G1/4″	0.85	01	03	0806500	0846580
0.5～6.3	1.6										0806600	0846680
0 .5～10	1.6										0806700	0846780
0.5～16	2.2										0806800	0846880
1～23	2.8	30	30		丁腈橡膠 O型密封圈				02	04	0806919	0846989
1～40	4	60	30								0806900	0846980
