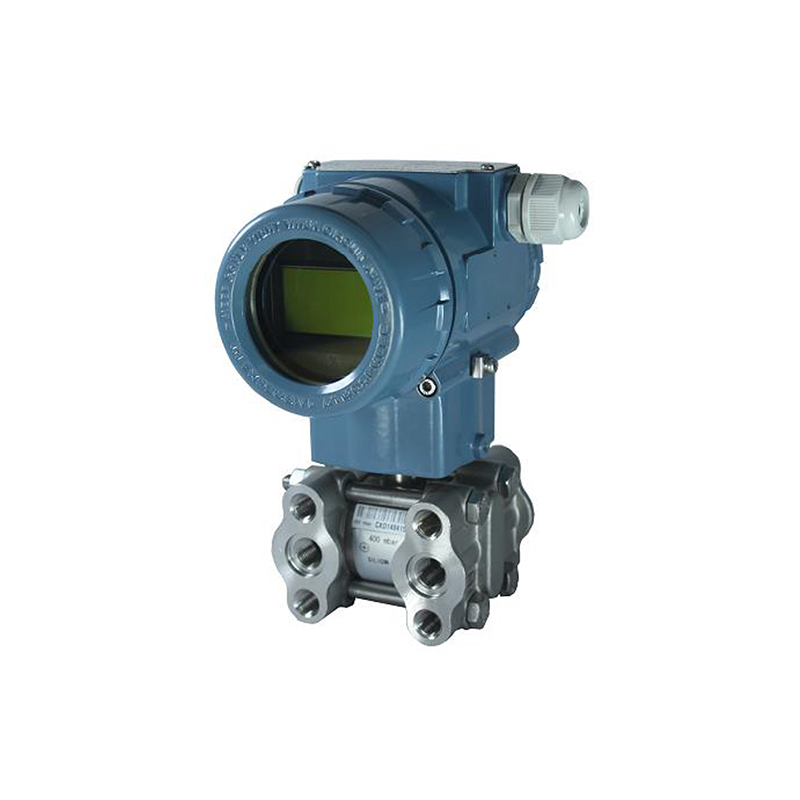

TX3351-DP差壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力、以及流量，然后將其轉變成4～20mADC HART電流信號輸出。TX3351-DP也可與RST375手持終端或RSM100 Modem 相互通信，進行參數設定、過程監控等。

標準規格
（以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油）

1性能規格
調量程的參考精度
（包括從零點開始的線性、回差和重復性）± 0.075%
若TD>10 (TD=**量程/調節量程)則為：±(0.0075×TD)%
平方根輸出精度為以上線性參考精度的1.5倍

環境溫度影響

量程代碼	-20℃～65℃總影響量
A	±(0.45×TD+0.25)%×Span
B	±(0.30×TD+0.20)%×Span
C/D/E	±(0.20×TD+0.10)%×Span
量程代碼	-40℃～-20℃和65℃～85℃總影響量
A	±(0.45×TD+0.25)%×Span
B	±(0.30×TD+0.20)%×Span
C/D/E	±(0.20×TD+0.10)%×Span


過范圍影響：±0.075%×Span

靜壓影響

量程代碼	影響量
A	±(0.15%URL+0.10%Span)/4MPa
B	±(0.10%URL+0.075%Span)/16MPa
C/D/E	±(0.05%URL+0.05%Span)/16MPa

過壓影響

量程代碼	影響量
A	±0.2%×Span/4MPa
B	±0.2%×Span/16MPa
C/D/E	±0.1%×Span/16MPa


長期穩定性

量程代碼	影響量
A	±0.5%×Span/1年
B	±0.2%×Span/1年
C/D/E	±0.1%×Span/1年


電源影響: ±0.001% /10V (12～42V DC)，可忽略不計。

2功能規格
量程和范圍

量程/范圍		kPa	mbar
A	量程	0.1～1	1～10
	范圍	-1～1	-10～10
B	量程	0.2～6	2～60
	范圍	-6～6	-60～60
C	量程	0.4～40	4～400
	范圍	-40～40	-400～400
D	量程	2.5～250	25～2500
	范圍	-250～250	-2500～2500
E	量程	20～2000	0.2～20 bar
	范圍	-500～2000	-5～20bar

量程限
在量程的上下限范圍內，可以任意調整。
建議選擇量程比盡可能低的量程代碼，以優化性能特征。

零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程

安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，會發生<0.4kPa范圍內的零位影響，可以通過調節調零校正。無量程影響。

輸出
2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。
輸出信號極限：Imin=3.9mA，Imax=20.5mA

報警電流
低報模式（最小）：3.7 mA
高報模式（**）：21 mA
不報模式（保持）：保持故障前的有效電流值
報警電流標準設置：高報模式

響應時間
放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。
對非線性輸出（如平方根功能）的影響取決于該功能，并可據此計算。

預熱時間：< 15s

環境溫度
-40～85℃
帶液晶顯示、氟橡膠密封圈時 -20～65℃

儲存溫度/運輸溫度
-50～85℃；帶液晶顯示時：-40～85℃

工作壓力
額定工作壓力分為：16MPa、25MPa、40MPa三檔

靜壓極限
從3.5kPa絕對壓力至額定壓力，保護壓力可大于額定壓力的1.5倍，同時加于變送器兩側。

單向過載極限：單向過載可達額定壓力

電磁兼容性(EMC)
見下頁《電磁兼容性附表》

3安裝
電源及負載條件
電源電壓為24V，R≤(Us-12V)/Imax  kΩ
其中 Imax=23 mA
**電源電壓：42VDC
最小電源電壓：12VDC，15VDC（背光液晶顯示）
數字通訊負載范圍： 250～600Ω

電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm²的導線。

過程連接
過程連接法蘭的兩端面有NPT 1/4 和UNF 7/16``內螺紋。

4物理規格
材質
測量膜盒：不銹鋼 316L
膜片：    不銹鋼 316L、哈氏合金C
過程法蘭：不銹鋼 304
螺母及螺栓：不銹鋼（A4）
填充液：   硅油
密封圈：  丁腈橡膠（NBR）、氟橡膠（FKM）、
聚四氟乙烯（PTFE）
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠（NBR）
銘牌：     不銹鋼 304

重量：3.3kg（無：液晶顯示、安裝支架、過程連接）
外殼防護等級：IP67
電磁兼容性附表

序號	測試項目	基本標準	測試條件	性能等級
1	輻射干擾（外殼）	GB/T 9254-2008表5	30MHz～1000MHz	合格
2	傳導干擾 （直流電源端口）	GB/T 9254-2008表1	0.15MHz～30MHz	合格
3	靜電放電(ESD)抗擾度	GB/T 17626.2-2006	4kV(觸點) 8kV(空氣)	B
4	射頻電磁場抗擾度	GB/T 17626.3-2006	10V/m (80MHz～1GHz)	A
5	工頻磁場抗擾度	GB/T 17626.8-2006	30A/m	A
6	電快速瞬變脈沖群抗擾度	GB/T 17626.4-2008	2kV(5/50ns,5kHz)	B
7	浪涌抗擾度	GB/T 17626.5-2008	1kV（線線之間） 2kV（線地之間）(1.2us/50us)	B
8	射頻場感應的傳導干擾抗擾度	GB/T 17626.6-2008	3V (150KHz～80MHz)	A

注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。
        （2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。

7型號和規格代碼表

差壓變送器選型  TX3351-DP
代碼	精度                         輸出
B	基本誤差±0.075%     4-20mA帶HART通訊
代碼	量程
A	0-100Pa～1kPa（0-10～100 mmH2O）/(0-1～10mbar)精度請?jiān)谠儍r(jià)時確認
B	0-200Pa～6kPa（0-20～600 mmH2O）/(0-2～60mbar)
C	0-400Pa～40kPa（0-40～4000 mmH2O）/(0-20～400mbar)
D	0-2.5kPa～250kPa（0-0.25～25 mH2O）/(0-25～2500mbar)
F	0-30kPa～3MPa（0-3～300 mH2O）/(0-0.3～30bar)
代碼	靜壓芯片
0	無
1	40MPa靜壓芯片（A量程選用）
代碼	膜片材質	填充液
A	不銹鋼 316L	硅油
B	不銹鋼 316L	氟油
C	哈氏合金C	硅油
D	哈氏合金C	氟油
E	不銹鋼316L 鍍金	硅油
F	不銹鋼316L 鍍金	氟油
G	不銹鋼316L 涂FEP	硅油
T	鉭	硅油
代碼	額定工作壓力
0	額定工作壓力0.2MPa（僅適用A量程）
7	額定工作壓力7MPa  （僅適用A量程）
1	16MPa
2	25MPa
3	40MPa
代碼	過程連接
N	1/4英寸NPT及7/16英寸UNF螺紋孔   無泄放閥
B	1/4英寸NPT及7/16英寸UNF螺紋孔   泄放閥裝于法蘭后部端面
U	1/4英寸NPT及7/16英寸UNF螺紋孔   泄放閥裝于法蘭側面上部
D	1/4英寸NPT及7/16英寸UNF螺紋孔   泄放閥裝于法蘭側面下部
代碼	接液密封材質
N	丁腈橡膠（NBR）
F	氟橡膠(FKM)
P	聚四氟乙烯(PTFE)
代碼	特殊功能
N	無
F	平方根輸出
P	防雷擊功能
O	禁油處理（氧氣測量限氟油填充液、氟橡膠密封圈、<6MPa、<60℃)
代碼	安裝支架
N	無
1	不銹鋼
2	碳鋼鍍鋅
代碼	過程連接附件
N	無
1	1/2 英寸NPT內螺紋不銹鋼橢圓形法蘭
2	M20x1.5 外螺紋不銹鋼丁字形接頭
代碼	液晶顯示
N	無
2	LED背光液晶顯示（-20℃）
3	OLED顯示（-40℃）
代碼	防爆選項
N	基本型
A	本安型，NEPSI
D	隔爆型，NEPSI （不含隔爆電纜接頭）
代碼	位號標牌
N	無
1	位號標于銘牌內
2	懸掛式不銹鋼標牌
代碼	使用說明
C	中文
E	英文
代碼	附加選項
S	不銹鋼表殼
V	低電壓版
注：1.所有非標選項以X做選型，并在X后加括號詳細參數以備注為準
