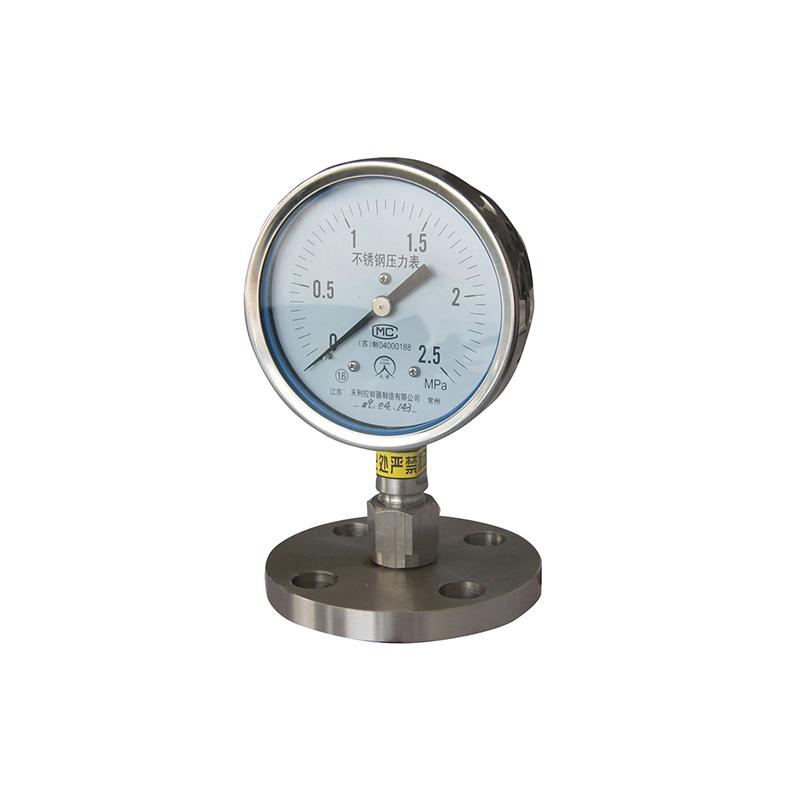

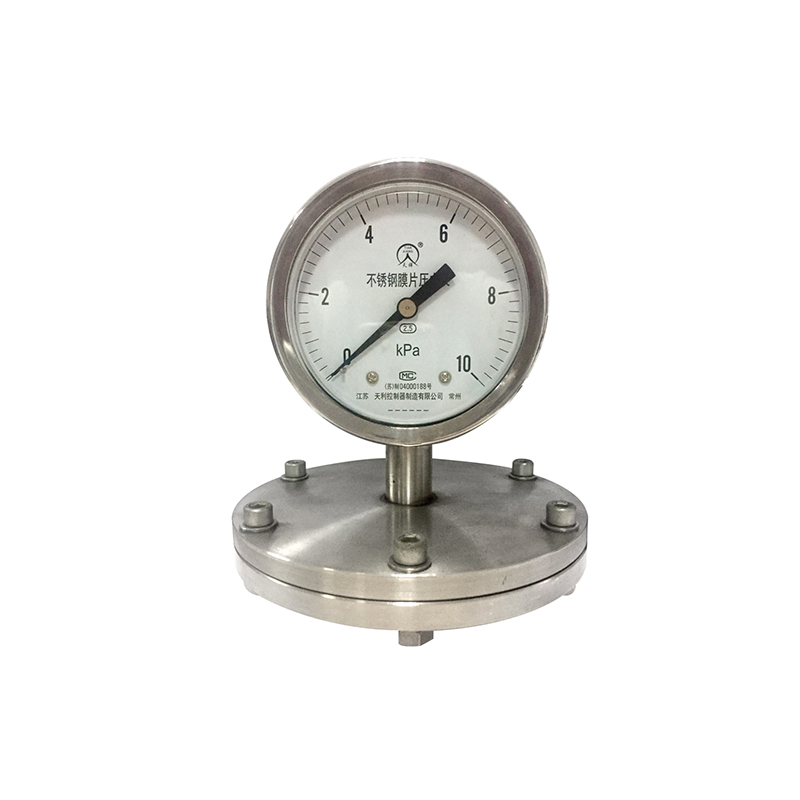

YPF系列膜片壓力表

☆  品牌：天祥
☆  概述：產品介紹膜片壓力表適用于有一定腐蝕性非凝固或非結晶的各種流體介質的壓力和負壓耐腐蝕性取決于膜片材料。結構原理儀表有測量系統（包括法蘭接頭、波紋膜片）、傳動指示機...
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

膜片壓力表適用于有一定腐蝕性非凝固或非結晶的各種流體介質的壓力和負壓耐腐蝕性取決于膜片材料。

結構原理

儀表有測量系統（包括法蘭接頭、波紋膜片）、傳動指示機構（包括連桿、齒輪傳動機構、指針和度盤）和外殼（包括表殼和表罩）等組織。儀表外殼為防濺結構具有較好密性，故能保護其內部機構免受污穢侵入。

儀表作用原理是基于彈性元件（測量系統上的膜片）變形。在被測介質的壓力作用下，迫使膜片產生相應彈性變形――位移，借助連桿組經傳動機構的傳動并予以放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。

膜盒壓力表YPF-參數

精確度等級	2.5
環境條件	-40-70℃,相對濕度不大于90%
溫度影響	使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃
工作環境	垂直安裝
外殼防護等級	IP64

膜盒壓力表YPF-標尺范圍

型號	標度范圍	承壓部尺寸D1	表殼外徑D	重量kg
YPF-100A	0~0.06、0~0.1、0~0.16、0~0.25、0~0.4、 0~0.6、0~1、0~1.6、0~2.5、-0.1~0、 -0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、 -0.1~0.9、-0.1~1.5、-0.1~2.4MPa	φ85	φ100	1.6
YPF-100B YPF-100B-F		φ115	φ100	1.6
YPF-150A		Φ85	φ150	1.8
YPF-150B YPF-150B-F		φ115	φ150	1.8
YPF-100B YPF-100B-F	0~1.6、0~2.5、0~4、0~6、0~10、 0~16、0~25、0~40* -1.6~0、-2.5~0、~4-0、-6~0、-10~0、 -16~0、-25~0、-40~0* -0.8~0.8、-1.2~1.2、-2~2、-3~3、-5~5、 -8~8、-12~12、-20~20*MPa	φ160	φ100	2.9
YPF-150B YPF-150B-F		φ160	φ150	3.2

膜盒壓力表YPF-尺寸

YPF-	□-	□
	表殼外徑 100：φ100mm 150：φ150mm	類型 A:膜片壓力表M201.5外螺紋接口 B:不銹鋼膜片壓力表M201.5外螺紋接口 B-F:法蘭不銹鋼膜片壓力表25-4.0HGJ凸面法蘭

膜盒壓力表YPF-外殼材料

型號	名稱	導壓系統			表殼材料
型號	名稱	膜片	法蘭接頭	密封墊圈	表殼材料
YPF-100A 150A	膜片壓力表	Cr15Ni7Mo（PH15-7Mo）316L（≤25MPa）	1Cr18Ni9	丁晴橡膠	鑄鋁
YPF-100B 150B	不銹鋼膜片壓力表			聚四氟乙烯	1Cr18Ni9
YPF-100B-F 150B-F	法蘭不銹鋼膜片壓力表			聚四氟乙烯	1Cr18Ni9
